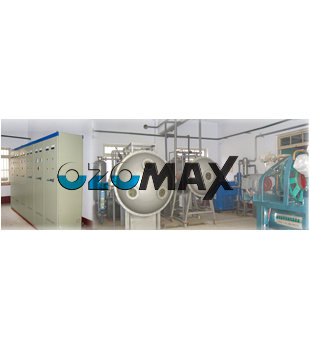

OZO-ZS系列中频水冷臭氧发生器(双间隙放电式臭氧发生器)是我公司在传统的单间隙放电式臭氧发生器的基础上采用德国技术研制成功的新型产品。1、该发生器的放电单元结构比传统的直接水冷式玻璃管放电具有较强的安全性。2、该发生器的放电单元保证放电间隙获得良好的冷却,提高了臭氧浓度。3、臭氧发生管有效放电面积增大,臭氧产生效率得到提高。4、由于其特殊的结构形式,内外放电电极兼顾了水冷和风冷两种冷却方式,达到了设备长期稳定运行的要求。5、将放电室内的放电体作为一个单元,当某一放电体击穿时,保险断开,防止造成整机停机现象。
一、主要技术参数表
臭氧浓度(mg/l) | 15-30 | 主机功率(Kw/kgO3h) | 16-18 |
输入电源(v/Hz) | 380/50 三相五线 | 冷却水量(m3/h/kg.O3) | 2-5 |
工作频率(Hz) | 200-1000 | 冷却水温(℃) | ≤28 |
工作电压(Kv) | 3-6 | 气源流量(m3/h/kg.O3) | 25-40 |
气源露点(℃) | -45 | 出气口压力(Mpa) | ≤0.15 |
二、主要技术规格表
型号 | 产量(g/h) | 干燥器功率(kw) | 主机外形尺寸(mm) | 电控柜 | 臭氧出气接口 |
尺寸(mm) | 数量(台 |
OZO-ZSS1000 | 1000 | 0.2 | 2090×1150×1950 | 1060×660×2050 | 1 | DN25 |
OZO-ZSS2000 | 2000 | 2050×1450×2400 | 1060×660×2050 | 1 | DN32 |
OZO-ZSS2500 | 2500 | 3600×1600×2050 | 1060×660×2050 | 1 | DN40 |
OZO-ZSS3000 | 3000 | 0.3 | 3650×1600×2050 | 1060×660×2050 | 1 | DN50 |
OZO-ZSS4000 | 4000 | 3650×1700×2150 | 1060×660×2050 | 2 | DN50 |
OZO-ZSS5000 | 5000 | 3700×1800×2000 | 1060×660×2050 | 2 | DN65 |
